Skal du koble sammen en battteripakke, en sensor eller en motorstyring, og lurer på hvilken kontakttype du bør velge? JST, Dupont og Molex dukker opp overalt i robotikk- og makerprosjekter, men de er langt fra like gode til alle formål. La oss se på forskjellene sammen, slik at du slipper løse kabler og dårlige kontaktpunkter i neste prosjekt.
Hva du trenger:
- Crimpetang (helst med riktig profil for kontakttypen)
- Kontakthus og terminaler/pinner i valgt system
- Avisoleringstang
- Multimeter for kontinuitetstest
- Eventuelt en pin-ekstraktor for uttrekking av terminaler
- Lupe eller lupelampe for kvalitetskontroll av crimp
Hvorfor kontaktvalg betyr noe
Mange nybegynnere tenker på kontakter som en formalitet – noe man bruker fordi det følger med komponenten. Men riktig kontaktsystem påvirker pålitelighet, vedlikehold og til og med sikkerhet i prosjektet ditt. En dårlig crimpet Dupont-pinne i en dronemotor kan bety tap av signal midt i flukt. Et JST-kontakt med feil poling kan kortslutte en battteripakke. Å forstå forskjellene mellom JST, Dupont og Molex er derfor ikke bare teori – det er praktisk risikostyring.
JST-XH vs PH: To JST-standarder som ofte forveksles

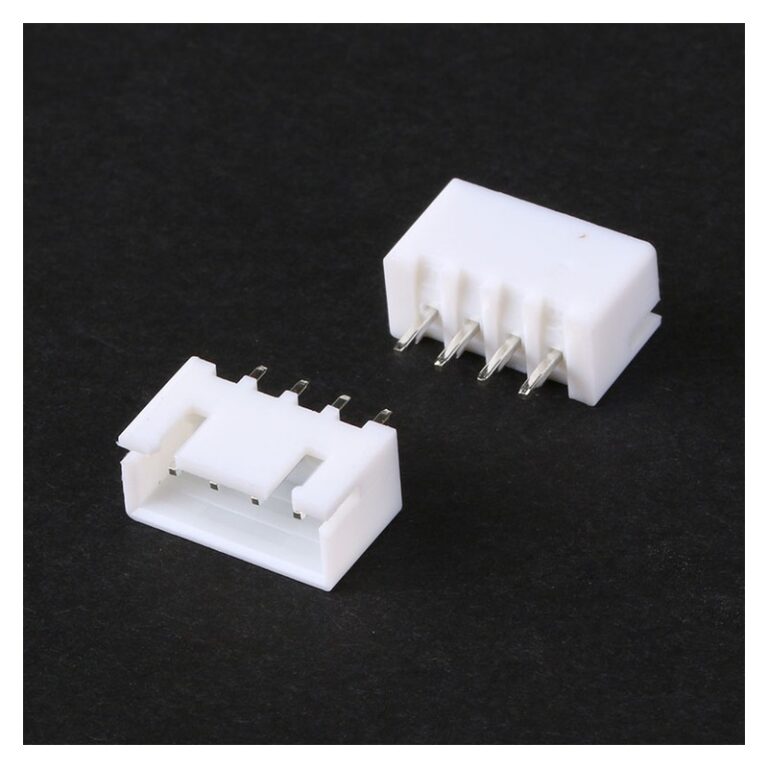

De fire kontakttypene sett forfra i riktig størrelse i forhold til hverandre. Den røde streken er pinneavstanden (pitch) – den enkleste måten å skille dem på med en skyvelære.
JST er et japansk selskap som produserer en rekke kontaktserier, men i hobbyelektronikk møter du stort sett to varianter: JST-XH og JST-PH. Begge har 2,50 mm pitch (avstand mellom pinner) i XH-serien, mens PH har 2,00 mm pitch – og det er nettopp pitch-forskjellen som er hovedkilden til forvirring.
JST-XH
- Pitch: 2,50 mm
- Strømkapasitet: typisk 3A per pinne
- Brukes til: balanseladning av LiPo-batterier, sensortilkoblinger, strømfordeling
- Kjennetegn: låsemekanisme med liten «tunge» som klikker på plass
JST-PH
- Pitch: 2,00 mm
- Strømkapasitet: typisk 2A per pinne
- Brukes til: kompakte kretskort, drone-elektronikk, mindre batteripakker
- Kjennetegn: smalere profil enn XH, ofte forvekslet med den ved rask visuell sjekk
Tips: Mål alltid pitch med skyvelære før du bestiller nye kontakter. Forskjellen mellom 2,00 mm og 2,50 mm er lett å bomme på med øyemål alene, og et feilkjøp kan forsinke prosjektet ditt unødvendig.
Kilde: JST sine offisielle datablader for XH- og PH-serien spesifiserer nøyaktige mål, strømgrenser og temperaturklasse – verdt å sjekke hvis prosjektet ditt opererer nær grensene.
Dupont-crimping: Fleksibelt, men krevende å gjøre riktig

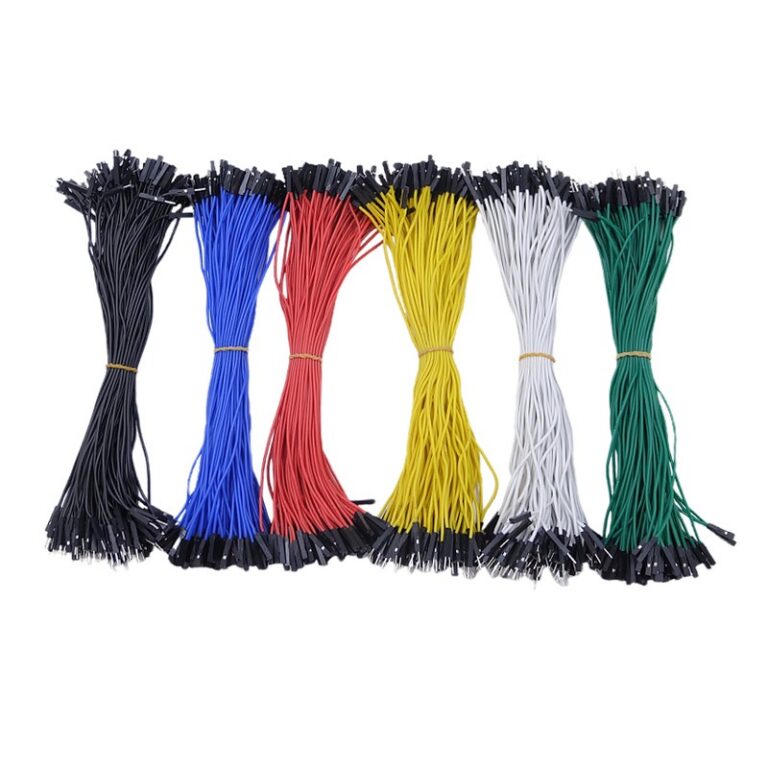

Dupont-kontakter (også kalt «jumper wire»-kontakter) er allestedsnærværende i prototyping med Arduino og Raspberry Pi. Fordelen er fleksibilitet – du kan lage kabler i akkurat den lengden du trenger. Ulempen er at Dupont-systemet er notorisk sensitivt for dårlig crimping.
Steg-for-steg: Crimping av Dupont-pinner
- Avisoler kabelen 2-3 mm – ikke mer, ikke mindre.
- Plasser kabelen i crimpetangens riktige spor (de fleste tenger har separate spor for isolasjon og leder).
- Crimp lederdelen først, deretter isolasjonsvingene rundt kappen.
- Trekk forsiktig i kabelen for å bekrefte at crimpen sitter fast.
- Skyv pinnen inn i kontakthuset til du hører et lite klikk.
- Test kontinuitet med multimeter før du monterer kontakten i kretsen.
Tips: Invester i en skikkelig crimpetang med presisjonsspor – de billigste universaltengene gir ofte inkonsistente resultater. Dette er ett av områdene hvor riktig verktøy faktisk sparer deg tid i lengden.
Dupont egner seg best til lavstrøms signalforbindelser og prototyping, ikke til permanente installasjoner eller strømkritiske forbindelser. Kontaktene har ingen ordentlig låsemekanisme og kan løsne ved vibrasjon.
Molex Micro-Fit: Robusthet for høyere strøm
Molex Micro-Fit 3.0-serien er et solid valg når du trenger mer strømkapasitet og bedre mekanisk låsing enn det Dupont eller JST kan tilby. Micro-Fit har 3,00 mm pitch og tåler typisk 8,5A per pinne, avhengig av lederdimensjon og temperaturklasse.
- Robust låsemekanisme som tåler vibrasjon godt
- Tilgjengelig i 2-24 pinner per hus
- Polarisert design hindrer feilmontering
- Brukes ofte i motorstyringer, strømforsyninger og industrielle applikasjoner
Ulempen med Molex Micro-Fit er at det krever et mer spesialisert crimpeverktøy enn Dupont og JST, og terminalene er noe dyrere. Til gjengjeld får du en forbindelse som holder i årevis uten problemer.
Kilde: Molex sitt offisielle produktdatablad for Micro-Fit 3.0 gir detaljerte spesifikasjoner for strømgrenser per lederdimensjon (AWG) – relevant hvis du designer strømkritiske kretser.
| Spesifikasjon | JST-XH / PH | Dupont | Molex Micro-Fit |
|---|---|---|---|
| Pinneavstand | PH 2,0 mm / XH 2,5 mm | 2,54 mm | 3,0 mm |
| Maks strøm per pinne | PH ca. 2 A / XH ca. 3 A | ca. 1–3 A | opptil 8,5 A |
| Lås | XH: friksjonsrampe, PH: ingen | Nei | Ja, klips |
| Typisk bruk | Batterier, sensorer, kort | Prototyping, breadboard | Motorer, strøm |
| Tåler vibrasjon | Middels | Lav | Høy |
| Verktøykostnad | Lav–middels | Lav | Middels–høy |
| Pinneantall (typisk) | 2–15 | 1–40 | 2–24 |
Verktøy: Hva trenger du egentlig?
Et vanlig spørsmål er om du kan bruke én universaltang til alle tre systemene. Svaret er nyansert: du kan komme langt med en god universaltang med utskiftbare spor, men presisjonen blir sjelden like god som med dedikerte tenger.
Anbefalt verktøyoppsett
- JST XH/PH: Dedikert crimpetang for 2,00/2,50 mm terminaler – ofte solgt som sett med begge sporstørrelser
- Dupont: Standard 2,54 mm crimpetang, gjerne med SN-01BM-profil
- Molex Micro-Fit: Molex-spesifikk crimpetang (f.eks. 63819-0000-serien) – dette er det ene området hvor det virkelig lønner seg å ikke gå på kompromiss
Du finner egnede crimpetenger, kontakthus og terminaler i elektronikk-kategorien hos RoboNordic – nyttig hvis du skal bygge flere kabler med samme system.
Tips: Merk crimpetengene dine tydelig hvis du har flere typer. Det er overraskende lett å bruke feil spor ved en travel kveld på verkstedet, og resultatet er ofte en kontakt som ser fin ut men har dårlig elektrisk kontakt.
Feilsøking: Vanlige problemer og løsninger
Selv med riktig verktøy oppstår det problemer. Her er de vanligste symptomene og hva de sannsynligvis betyr:
Kontakten sitter løst i huset
Terminalens låsetunge (den lille metallfliken som skal gripe i huset) kan være bøyd eller brukket under crimping. Bruk en pin-ekstraktor til å ta ut terminalen og se etter skade. Er tungen intakt, sjekk at du satte pinnen helt inn til klikk.
Intermitterende kontakt (fungerer av og til)
Dette er nesten alltid en dårlig crimp der lederen ikke har god nok mekanisk kontakt med terminalen. Løsningen er å klippe av og crimpe på nytt – ikke prøv å «redde» en dårlig crimp med loddetinn, det gjør forbindelsen sprø og utsatt for brudd ved vibrasjon.
Feil poling ved montering
JST- og Molex-kontakter er polariserte og kan normalt ikke monteres feil vei. Dupont mangler denne beskyttelsen fullstendig – dobbeltsjekk alltid pinout før du kobler til strøm.
Vanlige feil
- Forveksling av JST-XH og PH: Kjøper feil pitch fordi kontaktene ser like ut på avstand
- For mye avisolert leder: Fører til kortslutning mot nabopinner, spesielt i tettpakkede Molex-hus
- Bruk av universaltang på Molex Micro-Fit: Gir ofte for svak crimp til å tåle strømbelastningen
- Ingen strekkavlastning: Selv en perfekt crimp kan ryke hvis kabelen ikke er avlastet mekanisk i huset
- Manglende kontinuitetstest før montering: Enkelt å unngå, men lett å glemme i stressede byggesituasjoner
Oppsummering
Velg JST-XH eller PH når du jobber med batterier og sensorer i lavere strømklasser. Bruk Dupont til rask prototyping der fleksibilitet er viktigere enn robusthet. Gå for Molex Micro-Fit når prosjektet krever høyere strøm og vibrasjonstoleranse, som i motorstyringer eller robotplattformer. Uansett hvilket system du velger – god crimpeteknikk og riktig verktøy er det som avgjør om forbindelsen holder i det lange løp.
