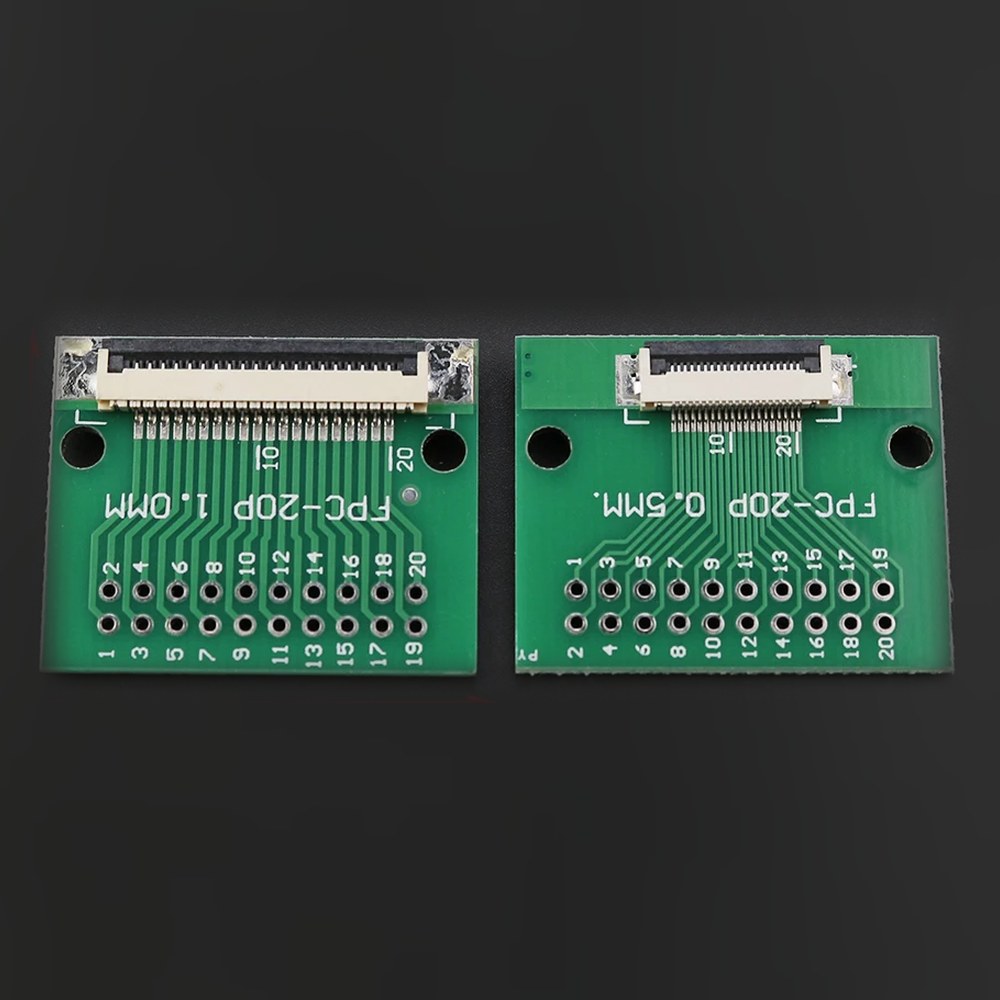

FPC/FFC-adapter 20 pin til 2,54 mm – 0,5 mm og 1,0 mm flatkabel til stiftlist
- Hva: Adapterkort som gjør en 20-polet flatkabel (FFC/FPC) om til vanlige 2,54 mm-hull.
- To sider: FPC-kontakt for 0,5 mm delingsavstand på den ene siden og 1,0 mm på den andre. Kontaktene er ferdig loddet.
- Utgang: 2 × 10 hull med 2,54 mm avstand, nummerert 1–20. Lodd på stiftlist, Dupont eller JST XH.
- Størrelse: ca. 26 × 32 mm med to festehull.
- Forventet leveringstid 9–14 dager, med sporing
- Frakt 79 kr – gratis over 990 kr
- 14 dagers angrerett
Flatkabler fra skjermer, kameramoduler og printerhoder har så tett delingsavstand at de ikke kan kobles rett til et koblingsbrett eller en mikrokontroller. Dette adapterkortet løser det: flatkabelen låses i FPC-kontakten, og alle 20 lederne kommer ut på hull med 2,54 mm avstand.
Hvilken side skal jeg bruke?
- 0,5 mm-siden: de fleste små skjermer, kameraer og moderne FFC-kabler.
- 1,0 mm-siden: eldre og bredere flatkabler, for eksempel fra printere og skannere.
Mål avstanden mellom lederne på kabelen før du kobler til. Bruk bare én side om gangen – begge kontaktene går til de samme hullene.
Hva lodder jeg på?
Hullene er laget for stiftlist med 2,54 mm avstand. Da kan kortet stå rett i et koblingsbrett eller kobles med Dupont-ledninger. Du kan også lodde på JST XH-kontakter (2,5 mm), som passer i de samme hullene, hvis du vil ha en låsbar plugg. Stiftlist følger ikke med.
Trenger du flatkabel? Vi har FFC-flatkabel med 0,5 mm delingsavstand i flere lengder og polantall.
Vanlige spørsmål
Følger det med stiftlist?
Nei. Kortet leveres med begge FPC-kontaktene ferdig loddet, men uten stiftlist. Bruk vanlig 2,54 mm stiftlist, Dupont eller JST XH.
Kan jeg bruke en kabel med færre ledere enn 20?
Nei, kontakten er laget for 20-polet kabel. Til andre polantall trenger du et adapterkort med riktig antall pinner.
Er pinne 1 på kabelen den samme som hull 1?
Ja, hullene er nummerert 1–20 i samme rekkefølge som kontakten. Sjekk om kabelen kobler lederne rett gjennom eller speilvendt (kontakter på samme side eller motsatt side i hver ende) – det avgjør om pinne 1 havner på hull 1 eller 20.
